Теплоизоляционная ПИР-плита PirroMembrane

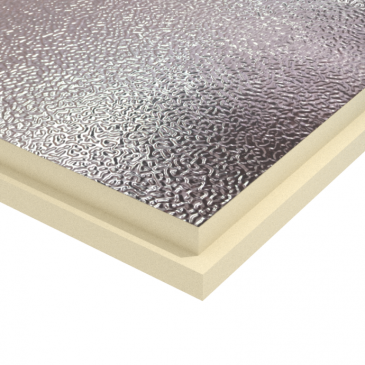

Теплоизоляционная ПИР-плита из пенополиизоцианурата с двухсторонней облицовкой алюминиевой тисневой фольгой толщиной 50 мкм. Используется для утепления плоских и скатных неэксплуатируемых кровель с гидроизоляционным ковром из ЭПДМ, ТПО и ПВХ мембран. В настоящее время обладает самой низкой теплопроводностью среди всех известных теплоизоляционных материалов; отличается высокой долговечностью, огнестойкостью и жесткостью плит. Выпускается толщиной от 20 мм до 150 мм. Большие размеры плит (до 3.6 м2) обеспечивают высокую скорость монтажа. Поставка осуществляется в течение 3-5 рабочих дней после оплаты.
| Толщина, мм | Цена за м² | Кол-во | |
Толщина, мм 40 |
510.00 a |
В наличии
|
В корзину |
Толщина, мм 50 |
579.00 a |
Под заказ
|
В корзину |
Толщина, мм 80 |
855.00 a |
В наличии
|
В корзину |
Толщина, мм 100 |
1 020.00 a |
В наличии
|
В корзину |
Толщина, мм 120 |
1 203.00 a |
В наличии
|
В корзину |
- Технические характеристики
- Инструкция по применению

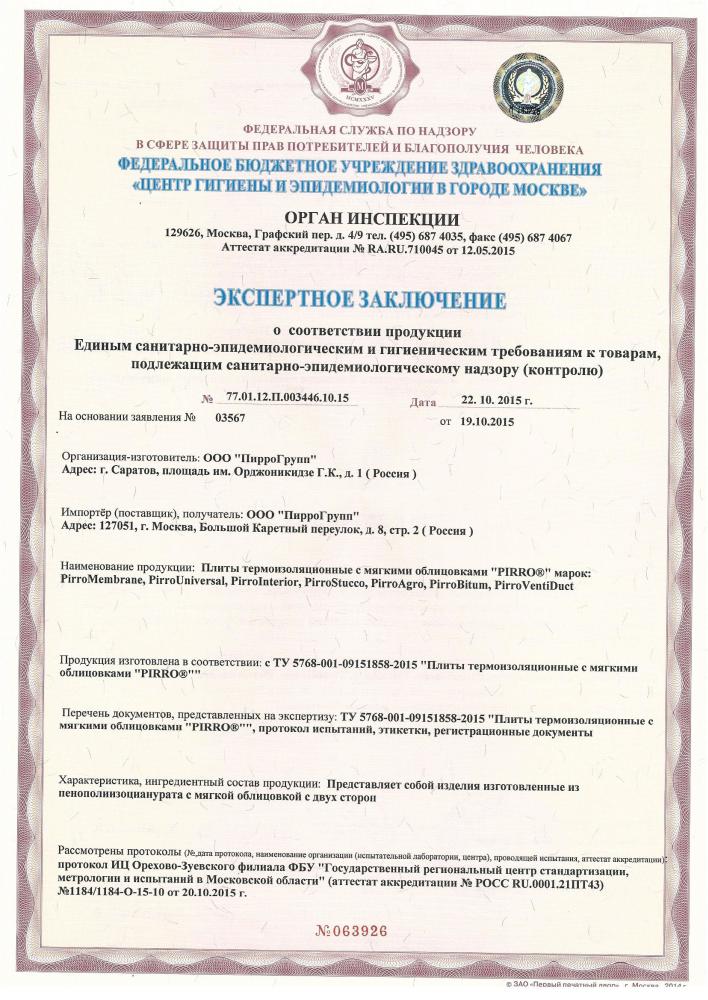

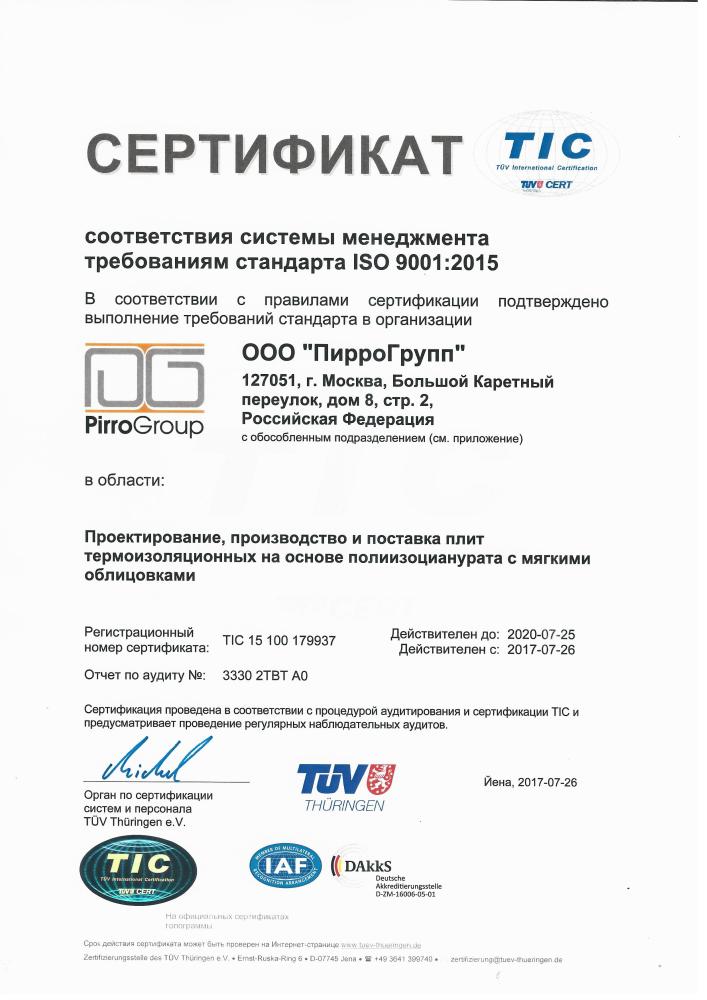

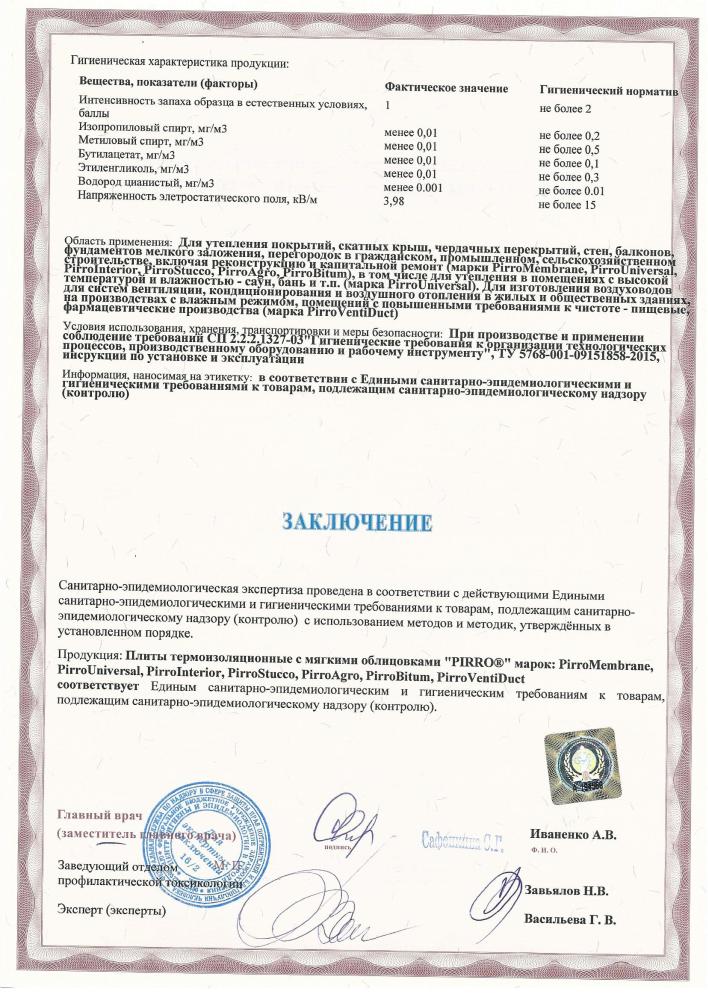

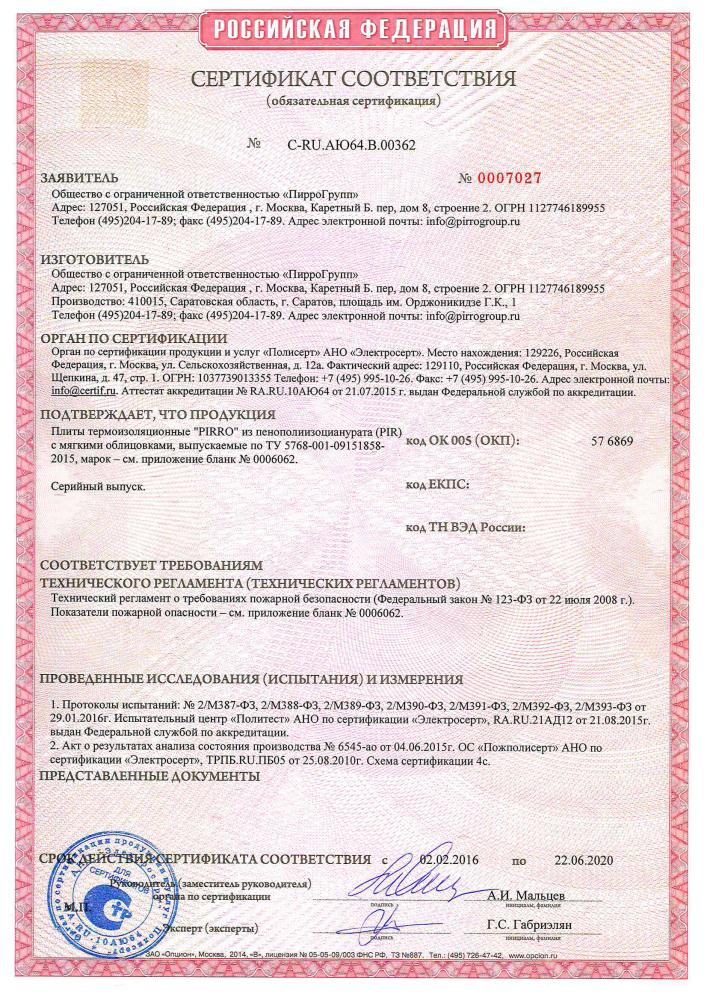

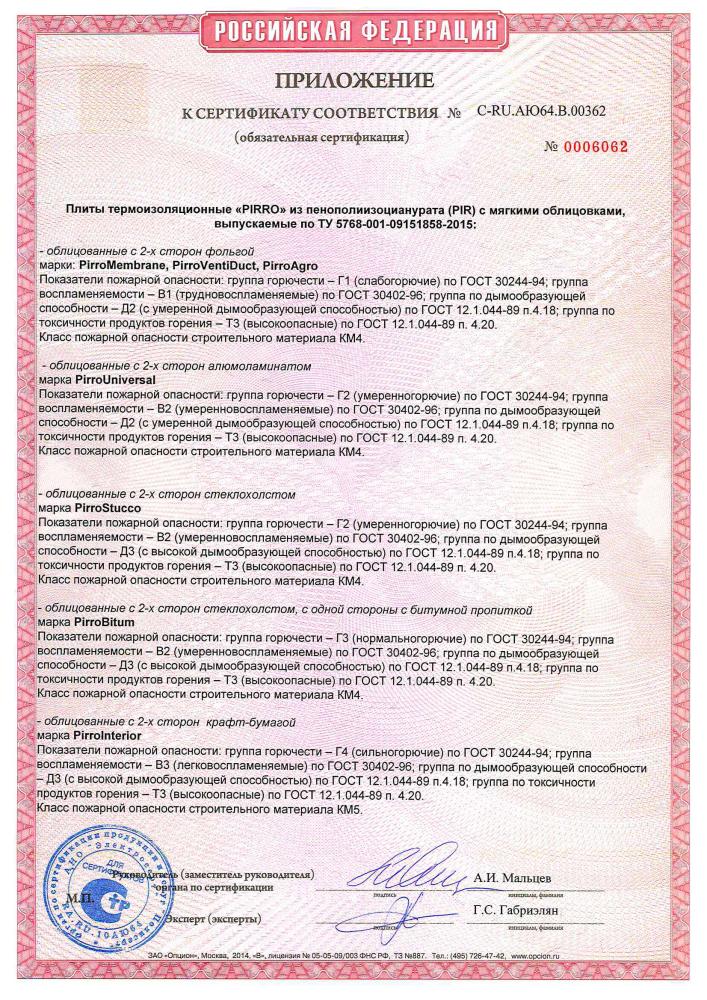

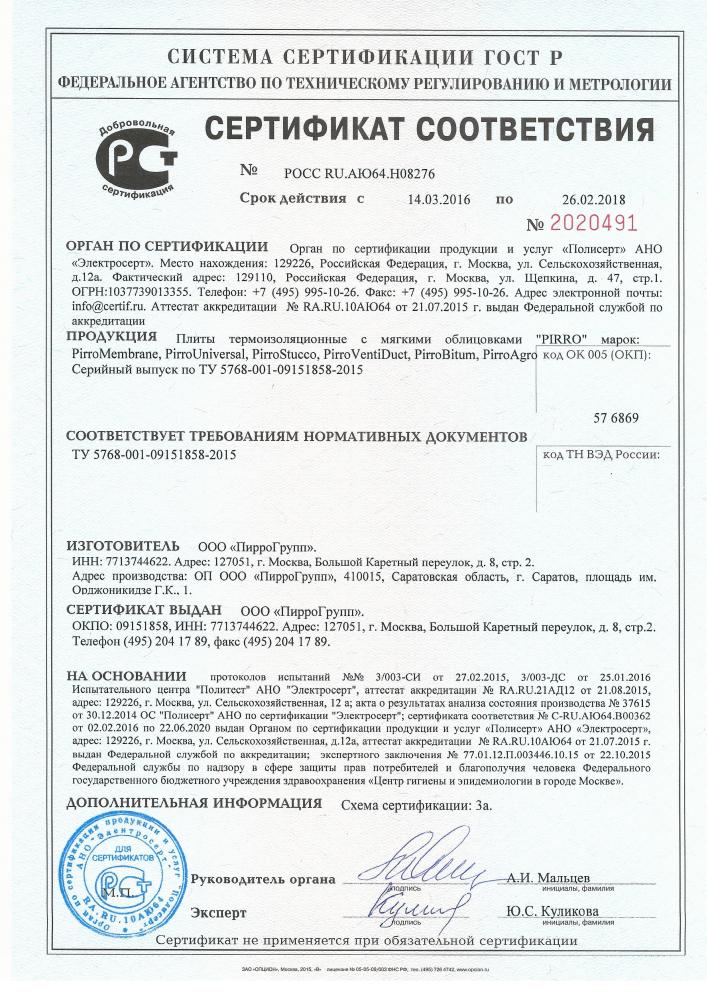

- Сертификаты / документы

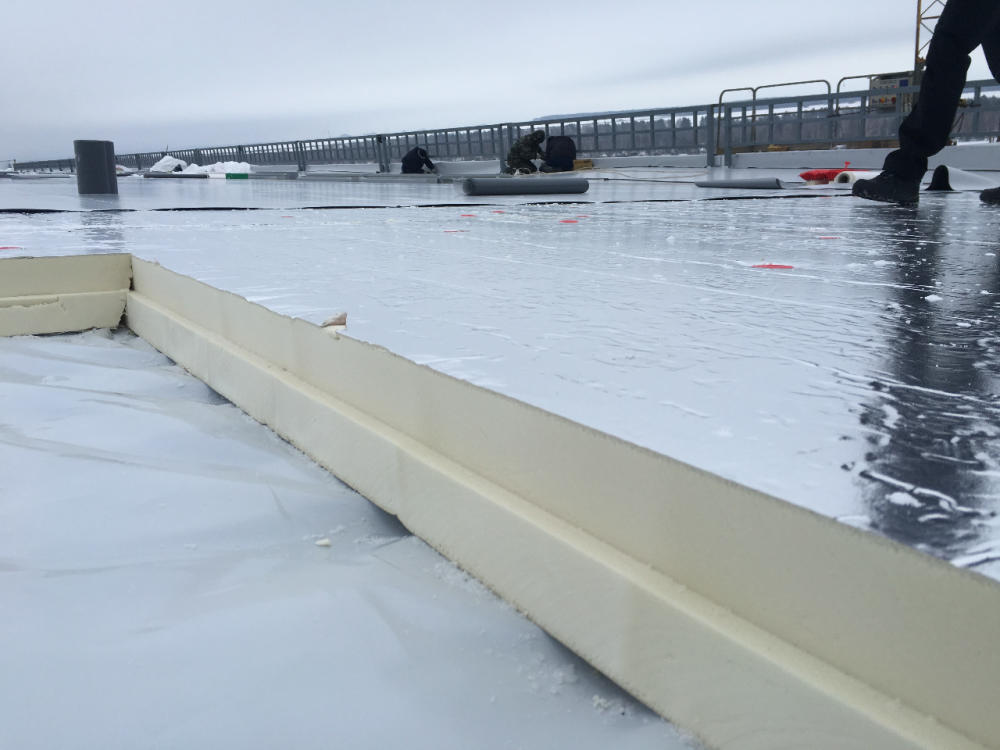

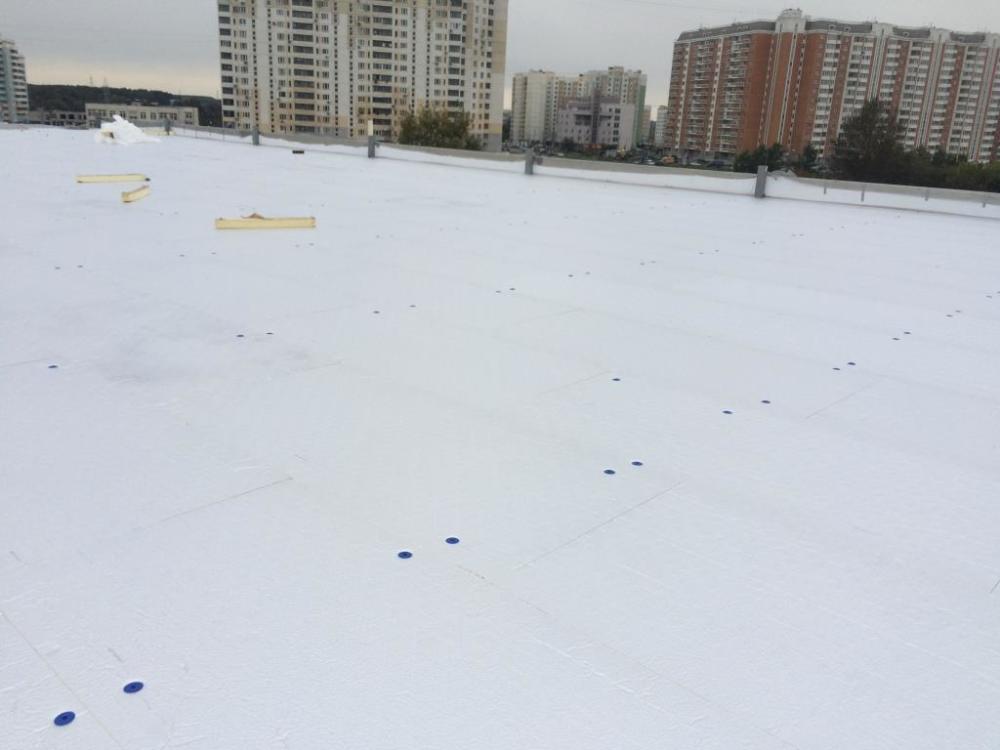

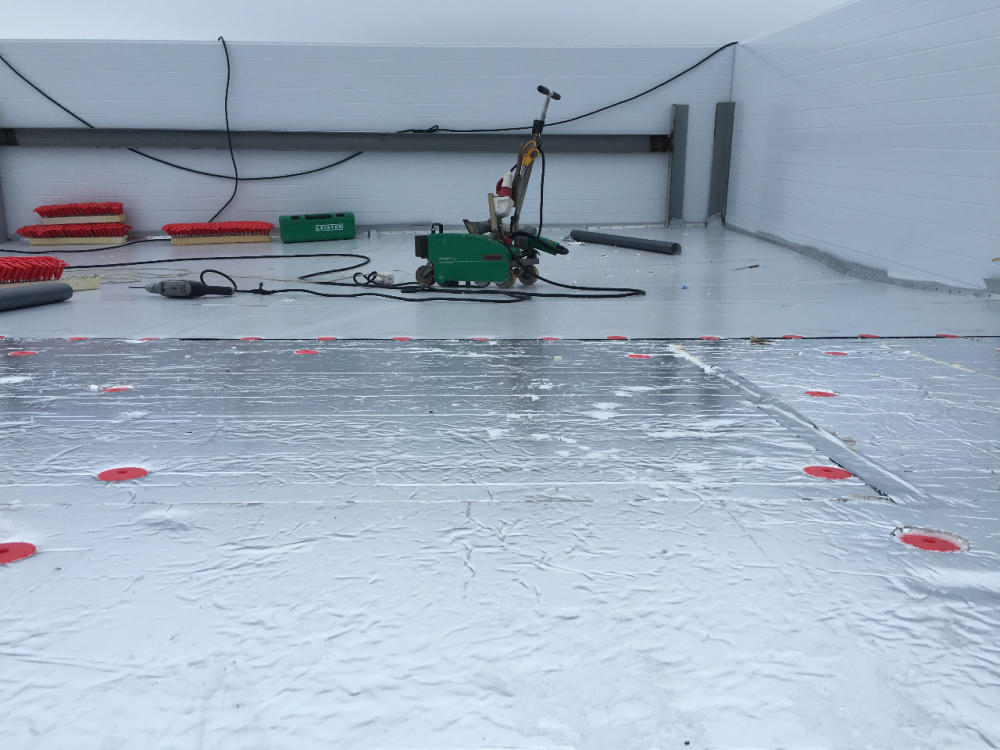

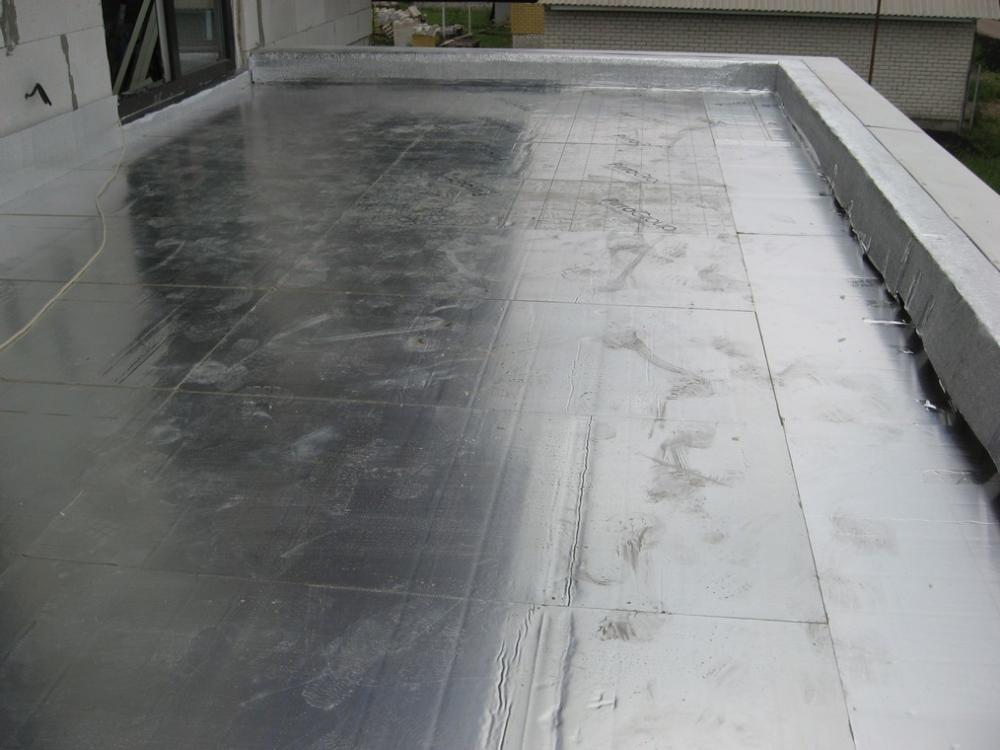

- Фотогалерея
- Видео
|
Характеристика |
Описание |
Ед.изм. |
Значение |
Метод испытания/ Стандарт |
|||||||||||
|
Облицовки |
Верхняя облицовка: алюминиевая фольга 50мкм. Нижняя облицовка: алюминиевая фольга 50мкм. |
- |
- |
ТУ 5768-001-09151858-2015 |
|||||||||||
|
Профилировка торцов плит Профилировка торцов плит |
Профилирование по периметру "шип-паз" (для толщин ≥50мм) |
мм |
10 (глубина) |
ГОСТ 17177-94,
ТУ 5768-001-09151858-2015 |
|||||||||||
|
Профилирование по периметру "четверть" (для толщин ≥30мм) |
мм |
15 (глубина) |
|||||||||||||
|
Без профилирования |
- |
- |
|||||||||||||
|
Размеры плит |
Ширина х Длина |
мм |
1200х1200, 1200х2400, 1200х3000 |
ГОСТ 17177-94, ТУ 5768-001-09151858-2015 |
|||||||||||
|
Толщина |
мм |
30..200 с шагом 10 |
|||||||||||||
|
Плотность |
Пенополиизоцианурат без облицовок, ρ |
кг/м3 |
31±2 |
ГОСТ 17177-94 |
|||||||||||
|
Водопоглощение |
При полном погружении, по объему, Wп |
% |
<1,0 |
ГОСТ 17177-94 |
|||||||||||
|
Коэффициент теплопроводности |
Плита PIR, λ25 |
Вт/м·К |
0,021 |
ГОСТ 7076-99 |
|||||||||||
|
Плита PIR, λА |
Вт/м·К |
0,022 |
ГОСТ 7076-99, ГОСТ 24816-81, СП 23-101-2004 |
||||||||||||
|
Плита PIR, λБ |
Вт/м·К |
0,023 |
|||||||||||||
|
Расчетные данные для условий эксплуатации А |
|||||||||||||||
|
Толщина плиты, мм |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
||
|
Термическое сопротивление Rт=d/λА, м2·К/Вт |
1,36 |
1,82 |
2,27 |
2,73 |
3,18 |
3,64 |
4,09 |
4,55 |
5,00 |
5,45 |
5,91 |
6,36 |
6,82 |
||
|
Коэффициент теплопередачи К=1/Rт, Вт/м2·К |
0,73 |
0,55 |
0,44 |
0,37 |
0,31 |
0,28 |
0,24 |
0,22 |
0,20 |
0,18 |
0,17 |
0,16 |
0,15 |
||
|
Расчетные данные для условий эксплуатации Б |
|||||||||||||||
|
Толщина плиты, мм |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
||
|
Термическое сопротивление Rт=d/λБ, м2·К/Вт |
1,30 |
1,74 |
2,17 |
2,61 |
3,04 |
3,48 |
3,91 |
4,35 |
4,78 |
5,22 |
5,65 |
6,09 |
6,52 |
||
|
Коэффициент теплопередачи К=1/Rт, Вт/м2·К |
0,77 |
0,58 |
0,46 |
0,38 |
0,33 |
0,29 |
0,26 |
0,23 |
0,21 |
0,19 |
0,18 |
0,16 |
0,15 |
||
|
Коэффициент паропроницаемости |
Пенополиизоцианурат без облицовок, µ |
мг/(м·ч·Па) |
0,026 |
ГОСТ 25898-2012 |
|||||||||||
|
Сопротивление паропроницаемости |
Для слоя облицовки, R |
(м2·ч·Па)/мг |
≥123 |
ГОСТ 25898-2012 |
|||||||||||
|
Прочность плиты |
На сжатие при 10%-ной деформации, σ10 |
кПа (кг/см2) |
≥130 (1,3) |
ГОСТ 17177-94 |
|||||||||||
|
При изгибе, σи |
кПа (кг/см2) |
≥350 (3,5) |
ГОСТ 17177-94 |
||||||||||||
|
При растяжении перпендикулярно лицевым поверхностям, σр |
кПа (кг/см2) |
≥100 (1,0) |
ГОСТ ЕN 1607-2011 |
||||||||||||
|
Пожаробезопасность |
Группа горючести |
- |
Г1 |
ГОСТ 30244-94 |
|||||||||||
|
Температурный диапазон эксплуатации |
°C |
-70..+120 |
ТУ 5768-001-09151858- 2015 |
||||||||||||
| Производитель: | ПирроГруп |

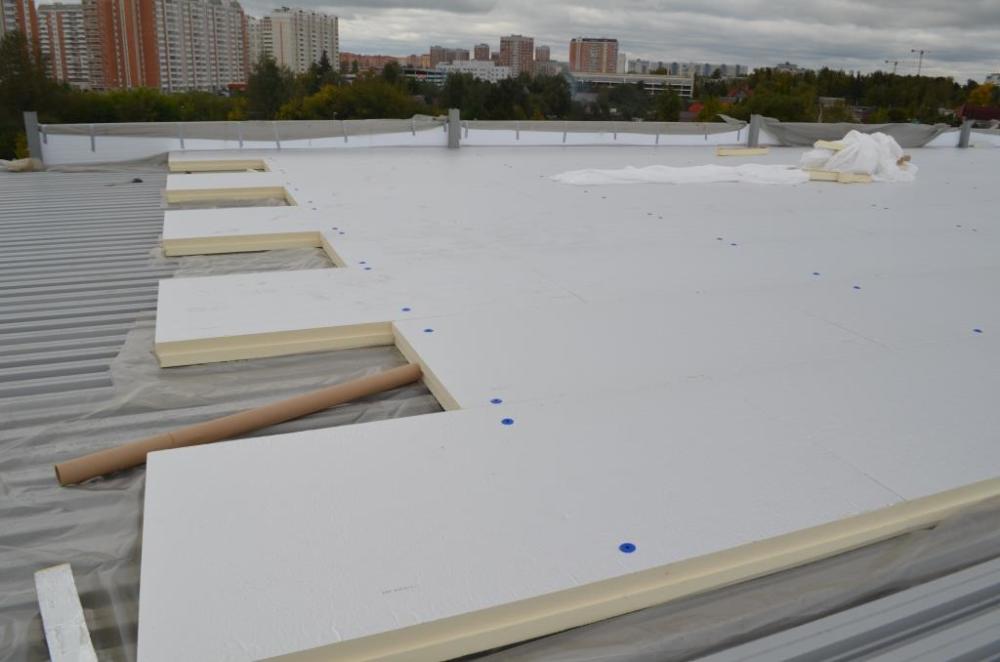

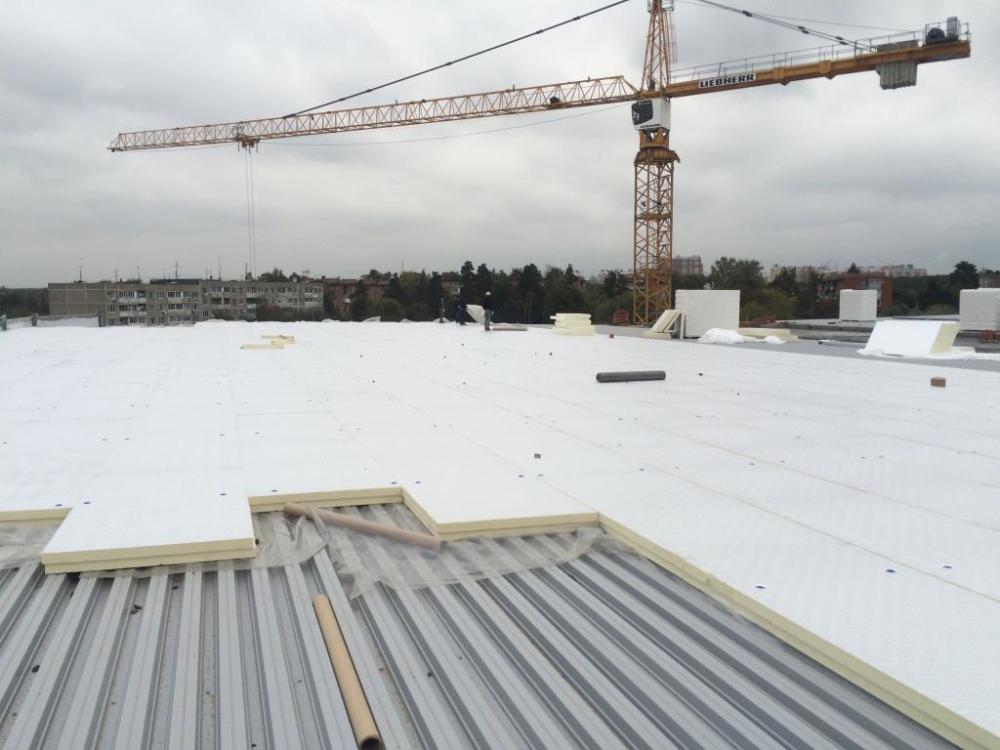

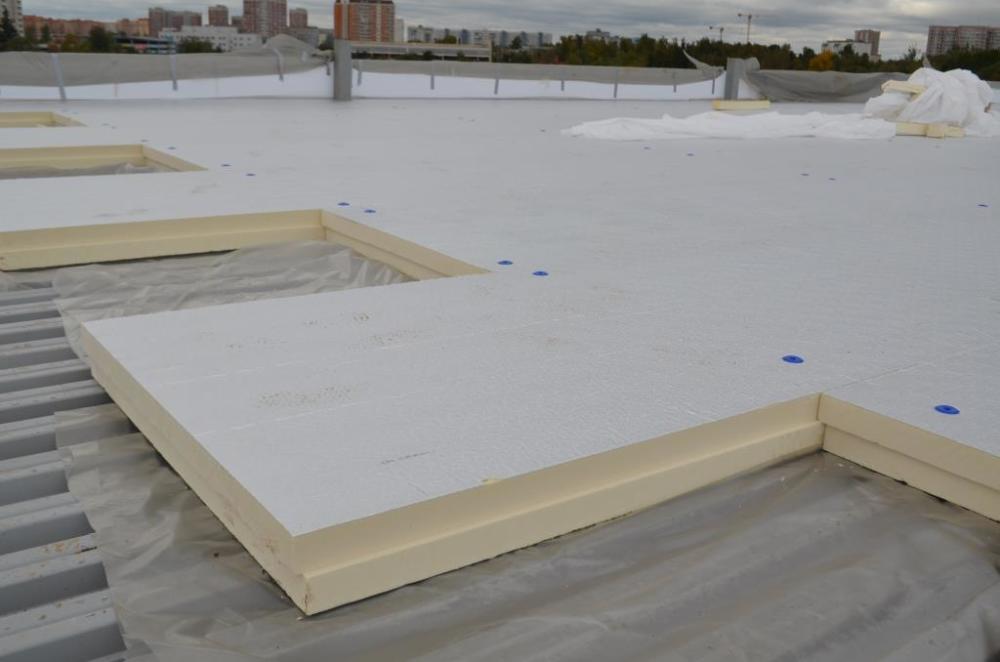

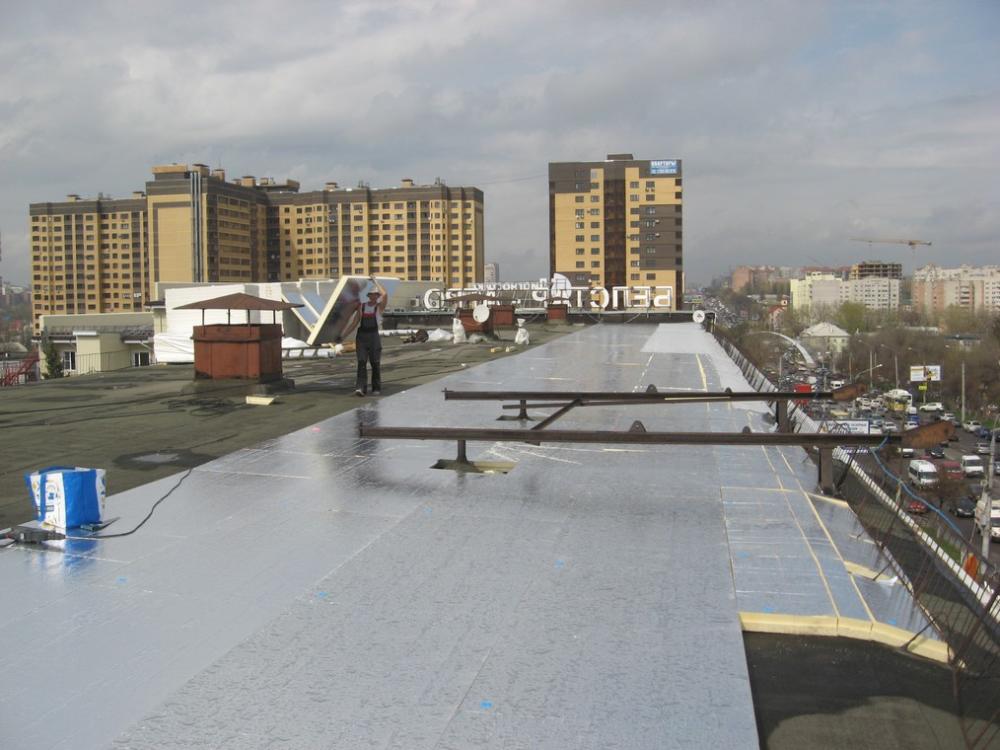

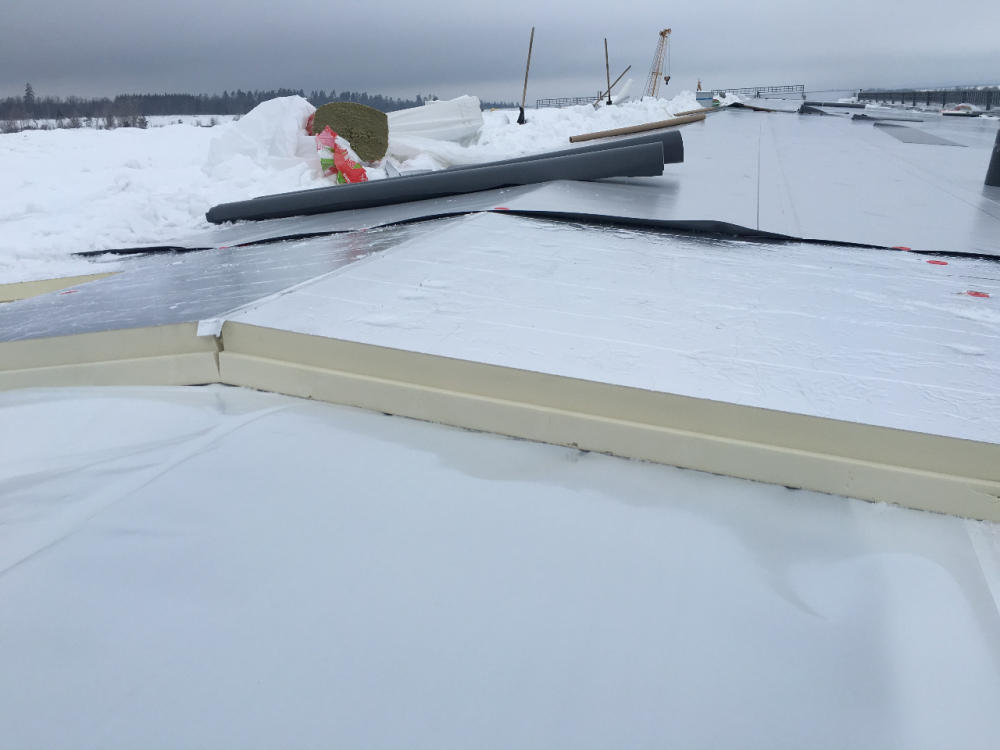

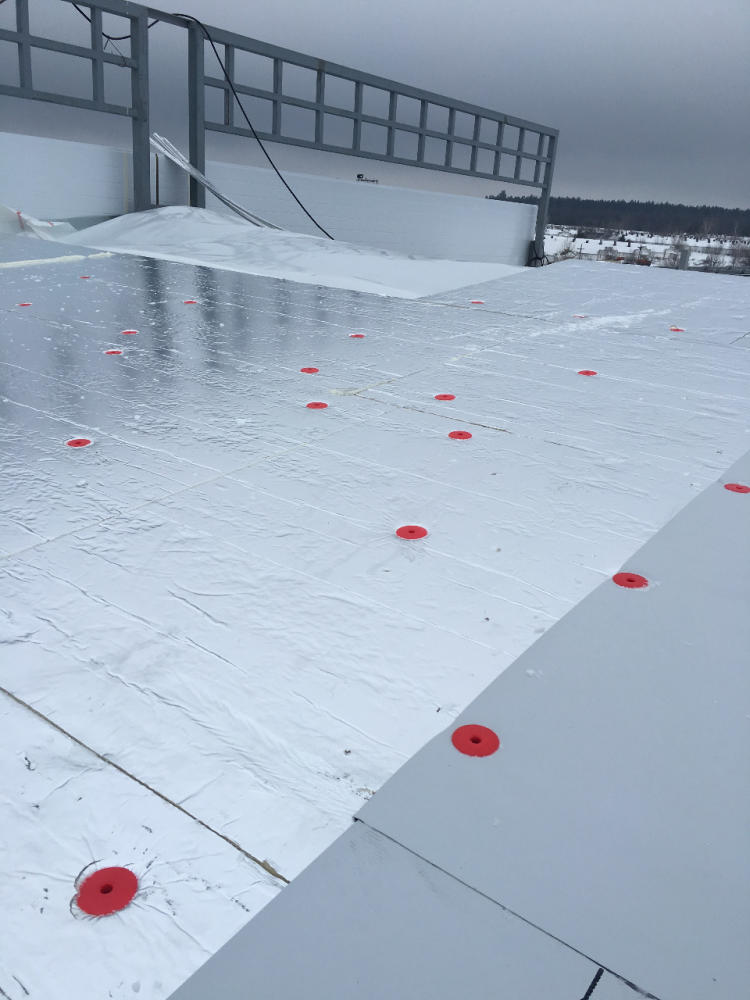

1. PIR-плиты укладываются по слою пароизоляции в 1 или 2 слоя.
2. Для исключения возможного образования "мостиков холода" следует применять плиты с профилировкой торцов "четверть". Укладка плит ведется встык, без зазоров.
3. При укладке плит в 2 слоя верхний слой следует укладывать таким образом, чтобы стыки плит в нем располагались со смещением не менее 200 мм относительно стыков плит нижнего слоя.
4. Швы между плитами размером более 5 мм должны быть заполнены теплоизоляционным материалом (например, полиуретановой монтажной пеной).

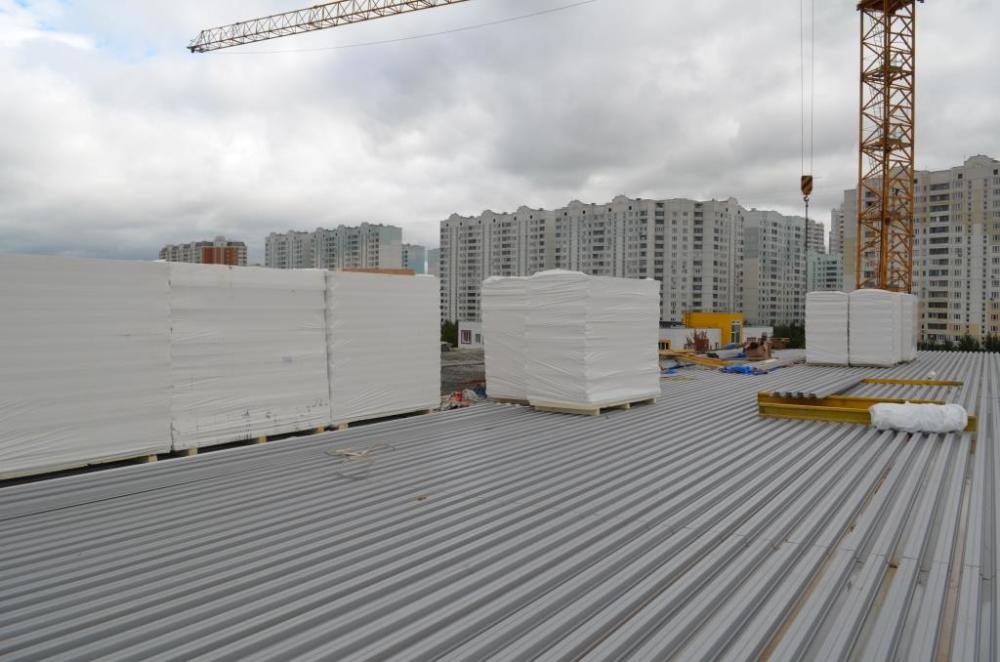

5. Укладку плит по профилированному листу следует производить, располагая длинную сторону плит утеплителя перпендикулярно направлению гофр профилированного листа.
6. Телескопические дюбели для крепления ПИР-плит следует использовать длиной на 10-15% короче толщины утеплителя, чтобы исключить повреждение кровельного покрытия.
7. Количество винтов на плиту для различных участков покрытия устанвливается в соответствии с требованиями СП 20.13330 "Нагрузки и воздействия". Независимо от результатов расчета минимальное количество крепежных элементов принимается:
- не менее 3 шт./м2
- не менее 2-х крепежных элементов на плиту утеплителя 1200х600 мм
- не менее 4-х крепежных элементов для плит длиной и шириной более 1 метра.
8. При наличии двух и более слоев теплоизоляции крепление устанавливается в верхний слой термоизоляционных плит на всю толщину утеплителя.
С более подробной информацией по установке ознакомьтесь в Альбоме технических решений PIR-плит.
