Кровельные и гидроизоляционные материалы премиум-класса.
Доставка по всей России
Интернет-магазин
Интернет-магазин
+7 (495) 645-89-20
пн-пт с 10 до 18
сб-вс выходной
обратный звонок
Мембрана ТПО Карлайл, армированная, толщина 2.03 мм

Мембрана ТПО Карлайл, армированная, толщина 2.03 мм

Гидроизоляционная мембрана ТПО Sure-Weld - термопластичная полиолефиновая мембрана (ТПО), мировой лидер среди кровельных материалов по ежегодным темпам увеличения продаж, благодаря своим феноменальным физическим характеристикам и невероятно долгому сроку службы. Выпускается толщиной 1.14 мм, 1.52 мм и 2.03 мм. Мембрана армирована полиэстровой нитью и поэтому обладает повышенной прочностью на прокол и разрыв. Рулоны соединяются между собой при помощи сварки горячим воздухом. Производитель материала - CARLISLE SYNTEC SYSTEMS является крупнейшим мировым производителем гидроизоляционных мембран.

Задать вопрос
Купить рулон целиком:
Ширина,
м
Длина,
м
Площадь,
м²
ЦветЦена за м²Цена за рулонКол-во
Ширина,
м
1.22
Длина,
м
30.48
Площадь,
м²
37.186
Цвет

Цена за м²
1 900.00 a
Цена за рулон
107 767.05 a
В наличии
В корзину
Ширина,
м
2.44
Длина,
м
30.48
Площадь,
м²
74.372
Цвет

Цена за м²
1 900.00 a
Цена за рулон
171 101.65 a
Под заказ
В корзину
Ширина,
м
3.05
Длина,
м
30.48
Площадь,
м²
92.964
Цвет

Цена за м²
1 900.00 a
Цена за рулон
213 877.05 a
Под заказ
В корзину
  • Технические характеристики
  • Инструкция по применению

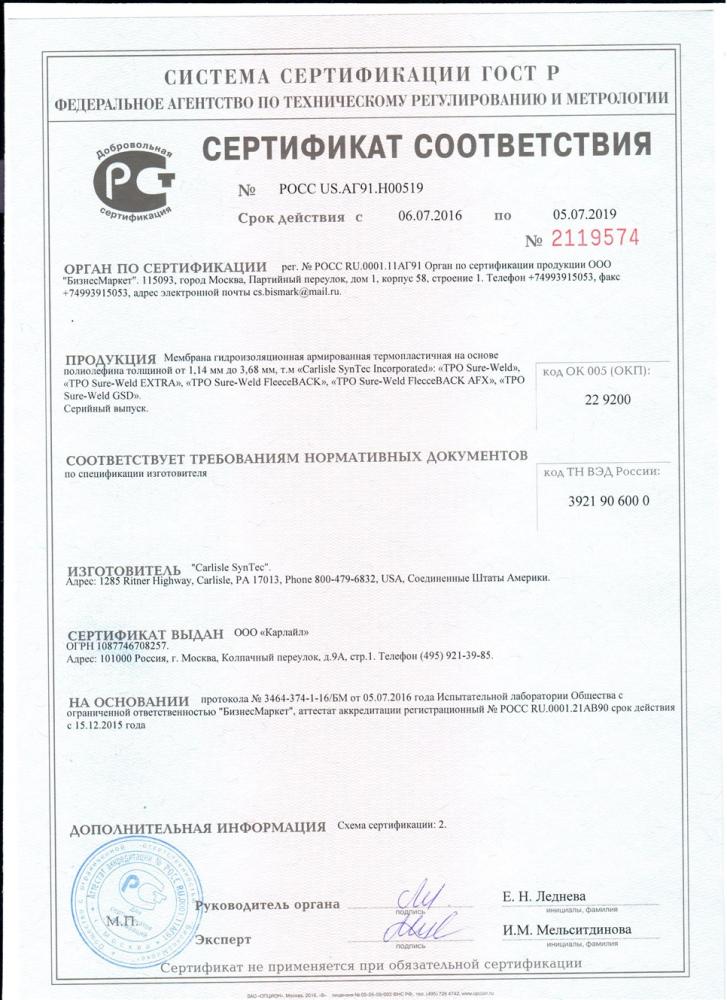

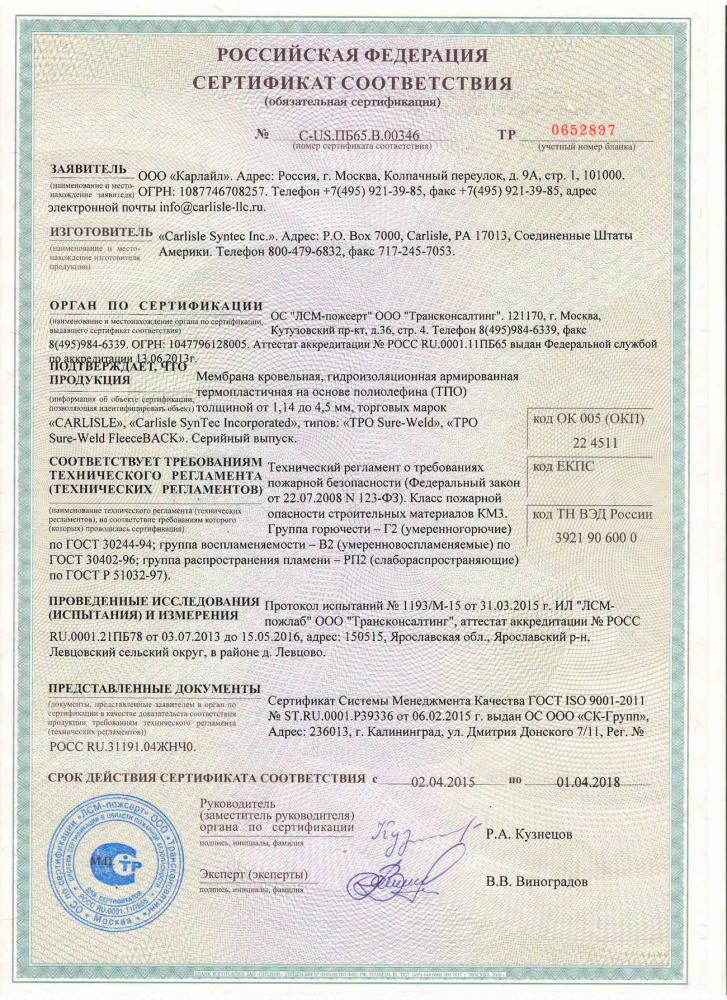

  • Сертификаты / документы

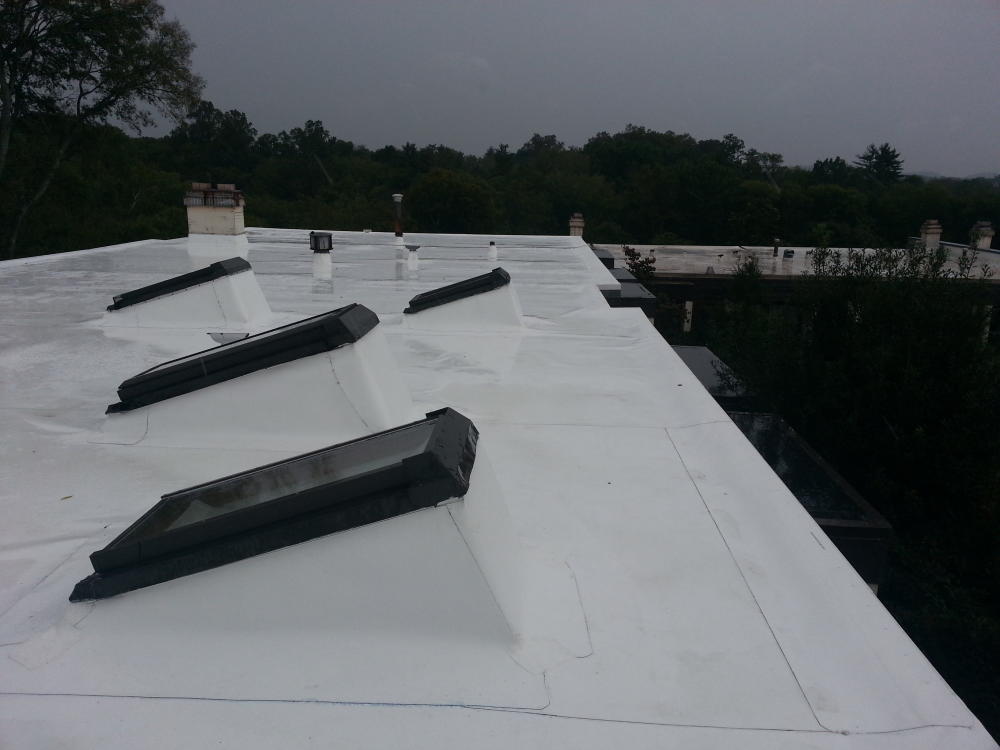

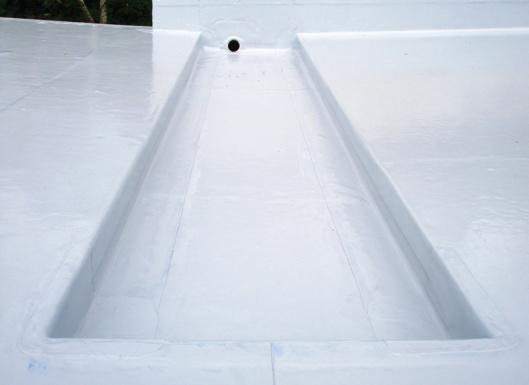

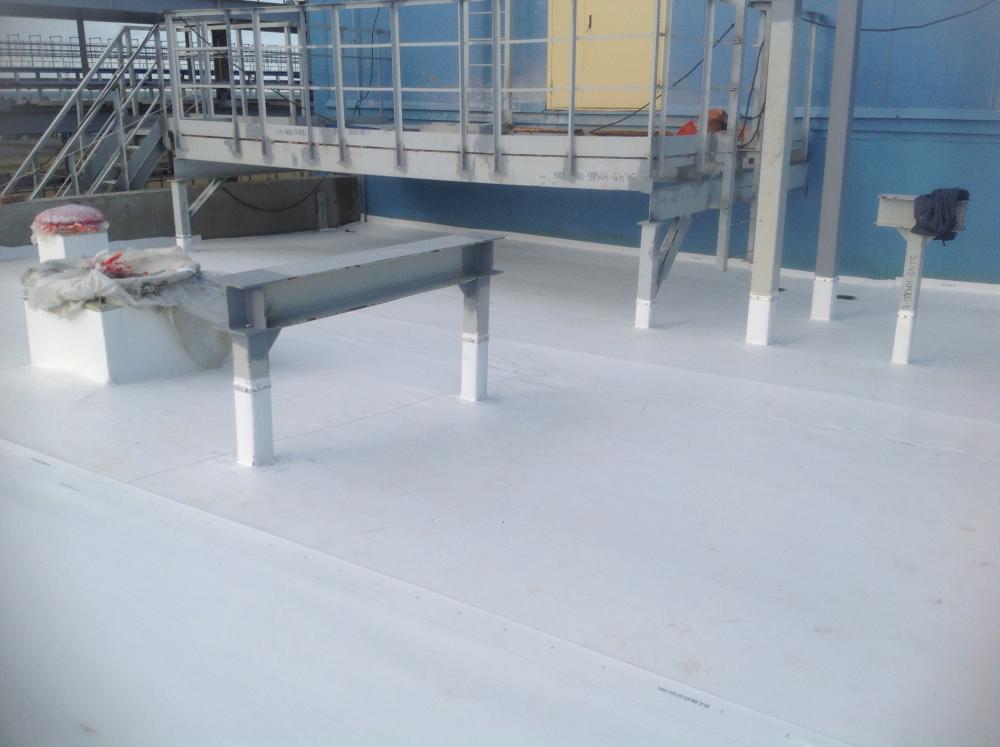

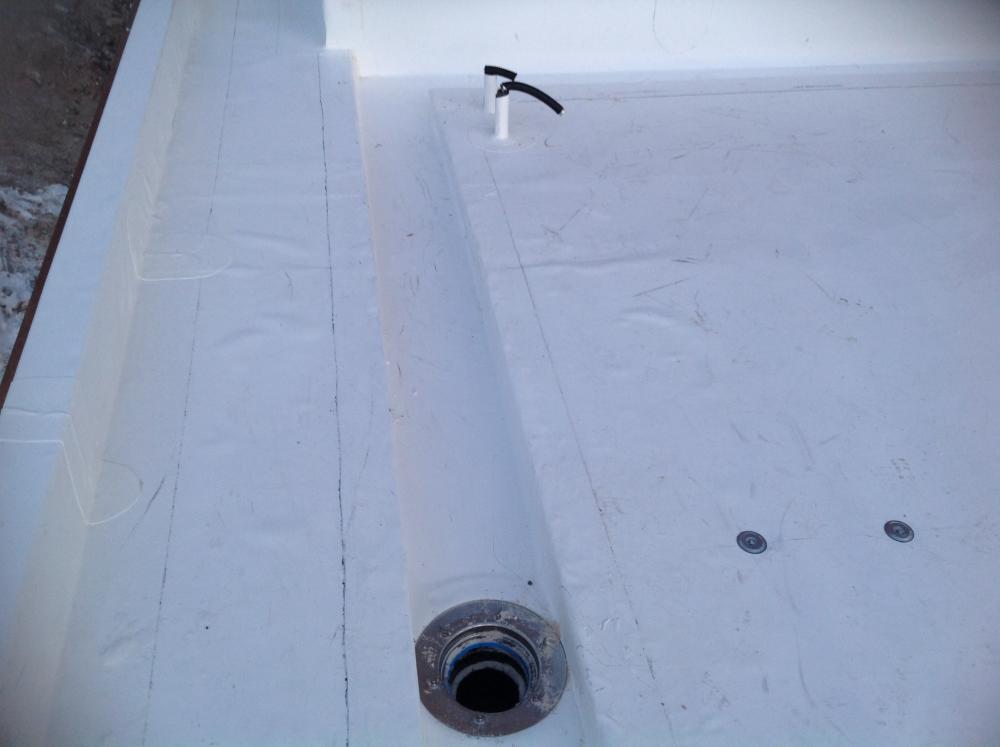

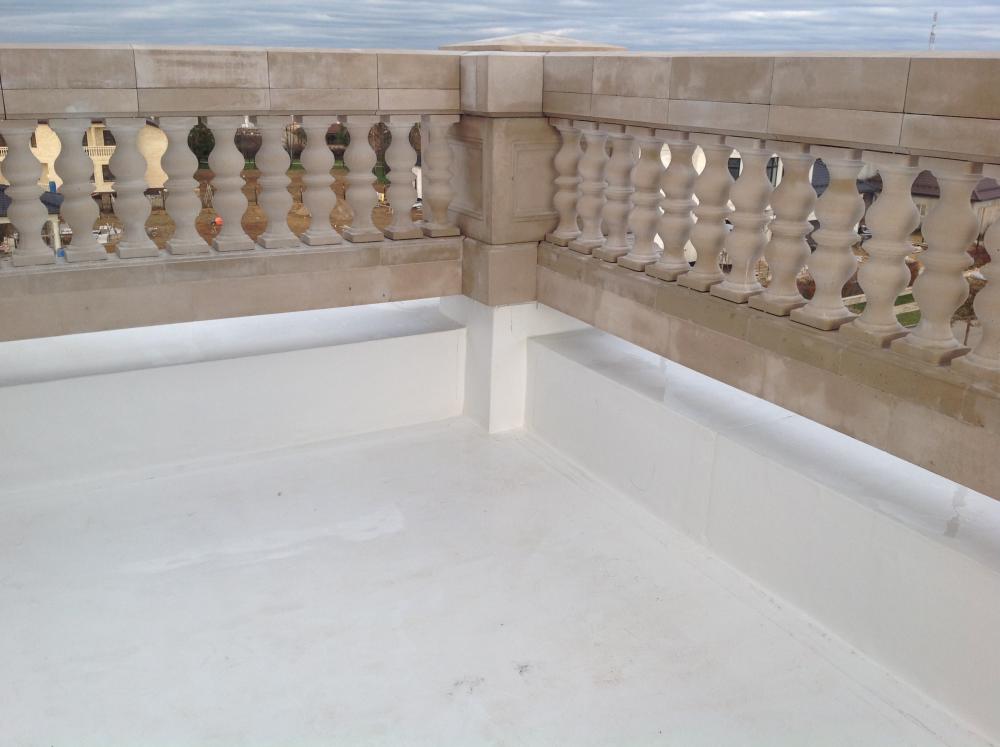

  • Фотогалерея
  • Видео

Физические Свойства

Требования стандарта ASTM D6878

45-mil (1.14мм)

60-mil (1.52мм)

80-mil EXTRA(2.03мм)

Допустимое Отклонение По Толщине в %, ASTM D751

+15, -10

± 10

± 10

± 10

Толщина Над Армирующим Слоем в mm

ASTM D7635 оптический метод, среднее значение по 3 участкам

0.015 min (0.380)

0.018 typical (0.457)

0.024 typical (0.610)

0.034 typical (0.864)

Прочность На Разрыв, в lbf (kN) ASTM D751 grab

220 (976 N)

min

225 (1.0) min

320 (1.4) typical

250 (1.1) min

360 (1.6) typical

350 (1.6) min

425 (1.9) typical

Критическое Удлинение Армирующего Слоя, в % ASTM D751 grab method

15 min

15 min

25 typical

15 min

25 typical

15 min

25 typical

Сопротивление На Надрыв, в  lbf (N)

ASTM D751 proc. B 8 in. x 8 in. (образец 20 х 20см)

55 (245) min

55 (245) min

130 (578) typical

55 (245) min

130 (578) typical

55 (245) min

130 (578) typical

Температура Стеклования (Хрупкости), в °F (°C) ASTM D2137

-40 (-40) max

-40 (-40) max

-50 (-46) typical

-40 (-40) max

-50 (-46) typical

-40 (-40) max

-50 (-46) typical

Изменения Линейных размеров, в % ASTM D1204,

После 6 часов при температуре 158°F(70°C)

± 1 max

± 1 max

-0.2 typical

± 1 max

-0.2 typical

± 1 max

-0.2 typical

Сопротивление Озону, отсутствие трещин 7X ASTM D1149, воздействие Озона концентрацией 100 pphm, в течение 168 часов

PASS

PASS

PASS

PASS

Устойчивость к поглощению воды, изменения в % к массе ASTM D471 только верхний слой, 166 часов при 158°F (70°C)

± 3.0 max

± 3.0 max

0.90 typical

± 3.0 max

0.90 typical

± 3.0 max

0.90 typical

Прочность Заводского Шва, в  lbf/in (kN/m) ASTM D751 grab method

66 (290) min

66 (290) min

66 (290) min

66 (290) min

Прочность Сварного Шва, в lbf/in (kN/m) ASTM D1876 tested in peel

No requirement

25 (4.4) min

50 (8.8) typical

25 (4.4) min

60 (10.5) typical

40 (7.0) min

70 (12.3) typical

Паропроницаемость, в Perms ASTM E96 proc. B

No requirement

0.10 max

0.05 typical

0.10 max

0.05 typical

0.10 max

0.05 typical

Сопротивление Проколу, в  lbf (kN)

FTM 101C, method 2031 (see supplemental section)

No requirement

250 (1.1) min

325 (1.4) typical

300 (1.3) min

350 (1.6) typical

400 (1.8) min

450 (2.0) typical

Свойства После Теплового Старения ASTM D573, 5376 часов при 240°F (116°C) в % от исходного значения; Прочность на разрыв

Критическое удлинение армирующего слоя.

Сопротивление Надрыву

Изменение Веса, в %



198 (881) 90% min

13.5 (90%) min 33 (60%) min

± 1.0 max



205 (912) min

13.5 min 33 min

1.0 max



225 (1000) min

13.5 min 33 min

1.0 max



315 (1400) min

13.5 min 33 min

1.0 max

Удельный Вес, в lb/ft² (kg/m²)



0.23 (1.1)

0.29 (1.4)

0.40 (2.0)

Производитель: Карлайл

Монтаж гидроизоляционной мембраны

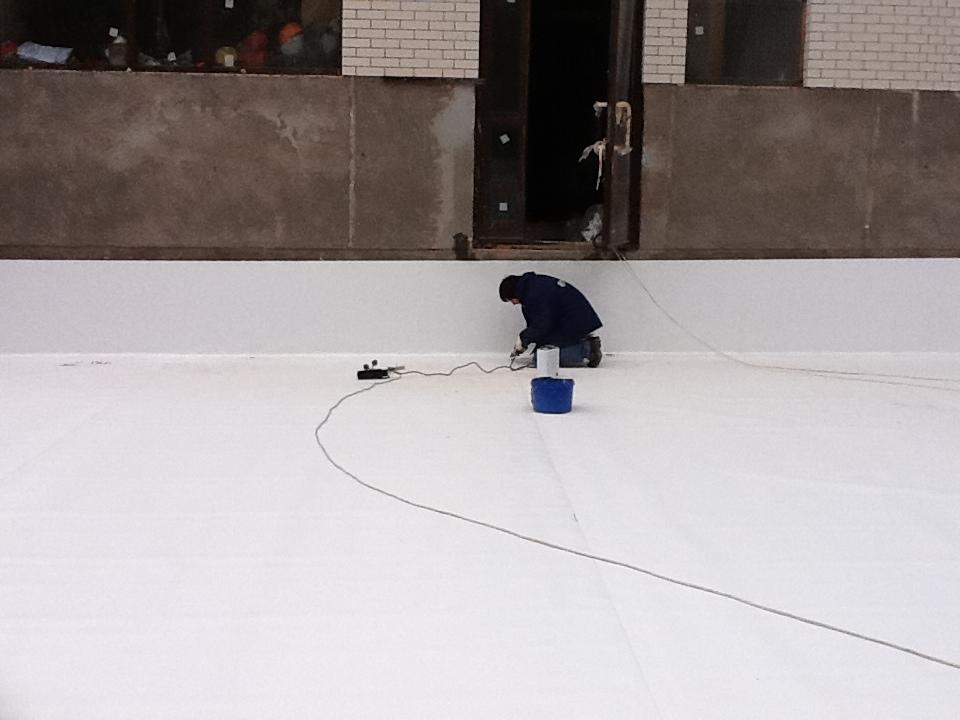

  1. Кровельные системы TPO Sure-Weld легко и быстро монтируются и не требуют больших трудозатрат. Для монтажа мембраны ТПО необходим автоматический аппарат для сварки горячим воздухом (Leister Varimat или аналог). Использование автоматического аппарата для сварки горячим воздухом позволяет производить сварку с высокой скоростью, и получить плотный, однородный водонепроницаемый сварной шов.
  2. При использовании мембраны ТПО с защитной пленкой APEEL Protective Film, пленку надо удалить с области шва перед сваркой. На основной поверхности мембраны защитную пленку можно оставлять на срок до 90 дней и снимать после полного завершения монтажа.
  3. Монтаж механически закрепляемой кровельной системы начинается с монтажа утеплителя. Плиты утеплителя механически крепятся в основание кровли при помощи соответствующих саморезов и кровельных дюбелей.

После установки утеплителя укладывается мембрана, при этом рулоны механически закрепляются в основание по периметру рулона (обычно с 1 или 2 сторон), а кровельный крепеж накрывается соседним рулоном и находится за сварным швом. Рекомендуемая ширина сварного шва – 4 см.

Монтаж Клеевой Кровельной Системы начинается с закрепления утеплителя к основанию. Плотность установки крепежных элементов зависит от требований по Ветровым нагрузкам. После установки плит утеплителя, на мембрану и на поверхность утеплителя наносится монтажный клей ТПО и мембрана полностью приклеивается к основанию.

Скачать инструкцию целиком
Руководство по монтажу
